Технические сведения по регулировачным данным и моментам затяжки соединений

ТЕХНИЧЕСКИЕ СВЕДЕНИЯ ПО РЕГУЛИРОВОЧНЫМ ДАННЫМ И МОМЕНТАМ ЗАТЯЖКИ СОЕДИНЕНИЙ

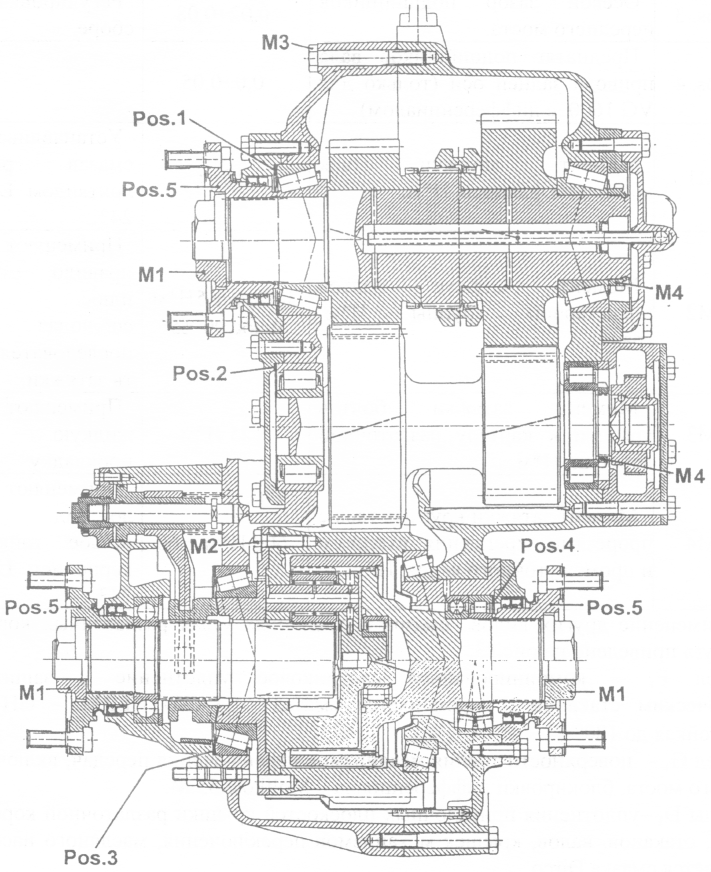

На рис.22. указаны места регулировок, зазоры и моменты затяжки соединений.

Рис. 22. Места регулировок, зазоры и моменты затяжки соединений

Числовые значения указанных величин приведены в таблице № 2.

Таблица №2

n/n

Позиция на рис. 22

Показатель

Размеры, мм

Примечание

1.

Pos. 1

Осевой зазор подшипников входного вала.

0,06-0,12

Регулировка в сборе.

2.

Pos. 2

Осевой зазор подшипников промежуточного вала.

0,4-0,6

Регулировка в сборе.

3.

Pos. 3

Осевой зазор подшипников переднего моста.

0,02-0,08

Регулировка в сборе.

4.

Pos. 4

Преднатяг подшипников вала привода задней оси (только для VG 1600 с дифференциалом)

0,0-0,05

5.

M1

Момент затяжки гаек крепления фланцев, Н*м.

1080

Устанавливают, смазав резьбу локтайдом Loctite 243.

6.

М2

Момент затяжки болтов планетарной группы Н*м, градус.

30Н*м ± 5Н*м плюс 90°±5°

Применяют правило момент плюс угол, соблюдая последовательноcть затяжки.

7.

М3

Момент затяжки болтов крышки к картеру раздаточной коробки, Н*м.

125 Н*м

Применяют

жидкую

прокладку

8.

M4

Момент затяжки круглых гаек с прорезями, крепления входного и промежуточного валов, Н*м.

600 Н*м ± 60

Применяют локтайд, по резьбе гайки с кернением Loctite 243.

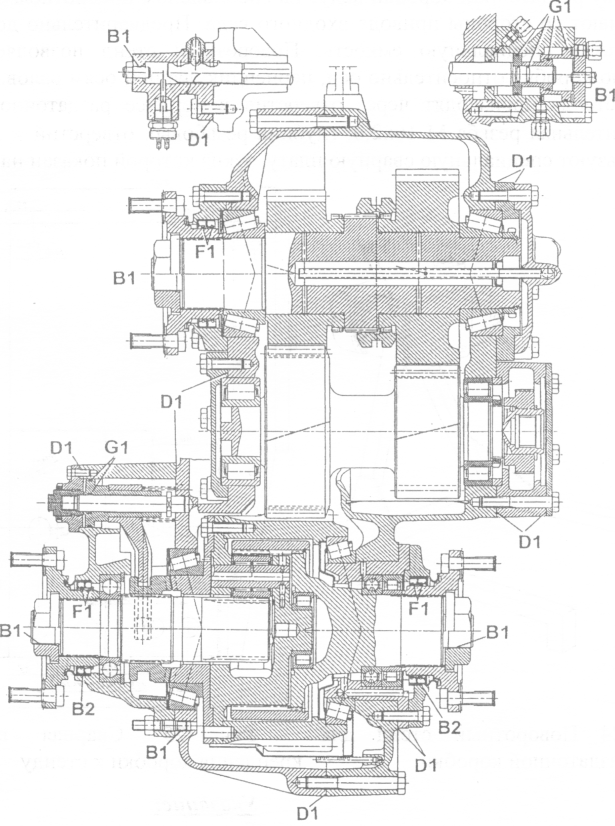

Применение других видов смазок в различных узлах раздаточных коробок ZF-«Steyr» приведено на рис.23.

Узел F1 - комбинированное сальниковое уплотнение с защитным металлическим стаканом - применяется смазка STABUTHERM - GH 461 термостойкая до 180°.

Узел G1 - поверхности трения механизмов переключения передач, включения переднего моста, блокировки дифференциала - Molikote 55 М.

Узлы D1 -уплотнения привалочных плоскостей крышки раздаточной коробки, крышек, стаканов, валов, крышек механизмов переключения, масляного насоса -применяется смазка Dirco.

Узлы B1 - уплотнения резьб болтов соединения выходных гаек фланцев, регулировочных болтов механизмов переключения - Loctite 243 (локтайд синего цвета).

Узел В2 - уплотнение стаканов выходного вала и вала привода переднего моста - используют Loctite 638 (зеленого цвета).

Рис. 23. Места смазки раздаточной коробки VG-1600.

При применении локтайдов и проведении разборочно-сборочных работ необходимо нагревать техническим феном соответствующие детали.
