Подъемник Корпорации Браун серии L9555SE Millenium Series

28 Подъемник Корпорации Браун серии L9555SE Millenium Series

28.1 Установка подъемника

При установке на автобусах подъемника Корпорации Браун серии L9555SE Millenium

Series:

Подъемник Корпорации Браун серии L9555SE Millenium Series устанавливается в проеме средней двери и разработан специально для пассажиров (с ограниченной мобильностью) в коляске с целью наиболее легкого управления процессом загрузки в автобус. Подъемник обеспечивает полностью автоматическое управление. Управление должно осуществляться специально обученным оператором (контролер или водитель).

Подъемник состоит из гидравлического насоса, в состав в которого входит насос с ручным управлением и электрическими компонентами, которые питают электрогидравлическую систему подъемника. Подъемник раскладывается (развертывается) из салона автобуса посредством управляющих выключателей. Пассажир заезжает на платформу, и обученный оператор с помощью управляющих выключателей опускает платформу на землю. После того как пассажир покинет платформу, она поднимается и укладывается в салон автобуса.

Подъемник имеет съемное удлинение трапа, что облегчает установку подъемника на ступеньку.

В автобусе предусмотрена зона для инвалидных колясок, спроектированная таким образом, чтобы пользователь инвалидной коляски без удерживающей системы мог перемещаться в обращенной назад коляске с опорой на опорную панель. Опорная панель сконструирована таким образом, что спинка инвалидной коляски опирается на эту опорную панель во избежание опрокидывания инвалидной коляски. Инвалидная коляска должна устанавливаться против направления движения с опорой на перегородку или опорную панель в застопоренном положении.

На автобусе нанесены пиктограммы «Места для пассажиров с ограниченной мобильностью».

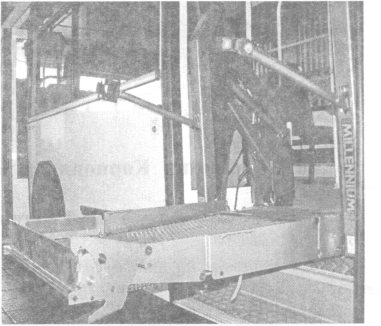

Подъемник в опущенном состоянии для заезда коляски

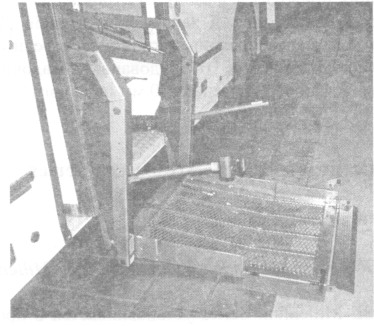

Положение подъемника на уровне иола автобуса для дальнейшего движения коляски на место, предназначенное для коляски

Кнопки управления подъемником из салона автобуса: 1 - кнопка открывания и закрывания двери автобуса (где непосредственно установлен подъемник); 2 - кнопка для раскладывания и складывания платформы подъемника; 3 - кнопка опускания и поднятия платформы подъемника.

Для того чтобы включить управление подъемником необходимо включить преобразователь напряжения ПНИ и поставить автобус на стояночный тормоз.

Пульт управления подъемником снаружи при открытых дверях автобуса: 1 - кнопка для раскладывания и складывания платформы подъемника; 2 - кнопка опускания и поднятия платформы подъемника.

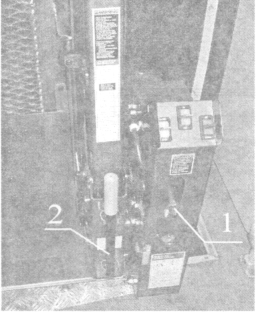

Ручное управление: 1 - рычаг для ручного управления подъемником; 2 - место установки рычага для ручного управления подъемником

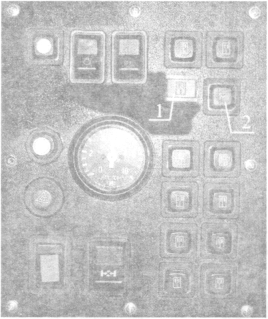

Сигнальная кнопка и кнопка включения питания: 1 - сигнальная лампа, сигнализирующая, что на подъемник подано питание; 2 - кнопка включения и выключения питания подъемника

При установке па автобусах Подъемника Корпорации Браун серии L9555SE Millenium Series техобслуживание и ремонт проводить согласно рекомендациям прилагаемой «Инструкции по эксплуатации подъемника» фирмы-изготовителя.
